技術提案事例

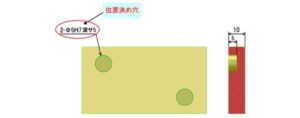

超硬合金などの高硬度材の精密機械加工部品において、図のように位置決め用の穴を設ける場合があります。

位置決め用の穴が止め穴の場合は型彫放電加工が採用されますが、型彫放電加工は電極の製作が必要となりますので、加工時間の増大と材料費のコストアップが懸念されます。

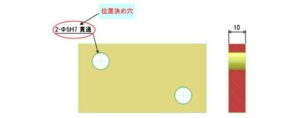

そのため、仕様上問題なければ、位置決め用の穴を貫通穴にすることを推奨します。

貫通穴に変更することで、ワイヤーカット加工へと工法変換をすることができ、加工時間の短縮とコストを抑えることが可能です。ただし、穴の深さが一定以上深くなれば、型彫放電加工の方がメリットの大きい場合があります。

したがって、穴の深さによって、加工方法を選択する方がよく、加工者との事前のすり合わせが重要になります。
